Trocar o Óleo da Suspensão


Ferramenta necessária:

- Chave 22 (para desapertar e apertar a topo da suspensão)
- Fita métrica (para verificar o estado da mola, e medir a almofada de ar)
- Uma seringa e um pequeno tubo (caso aja à mão, pois pode-se fazer o trabalho sem isto)

- 1 litro e pouco de óleo 10W  (a)
(a) na realidade não sei qual a quantidade exacta de óleo necessário
- Um rolo de papel higiénico (ou panos, para limpeza)

- Um cartão com 1 metro quadrado (para servir de local de trabalho e evitar sujar o chão)



Para trocar o óleo temos que ter as bainhas separadas da mota e da roda...
Tutorial para desmontar a suspensão: ( VER AQUI ) "atenção ao 2º passo"





1º passo ____________________

- Começamos por desapertar o topo com a suspensão na vertical,
a mola neste caso faz muito pouca força, e não há qualquer perigo de acidente.

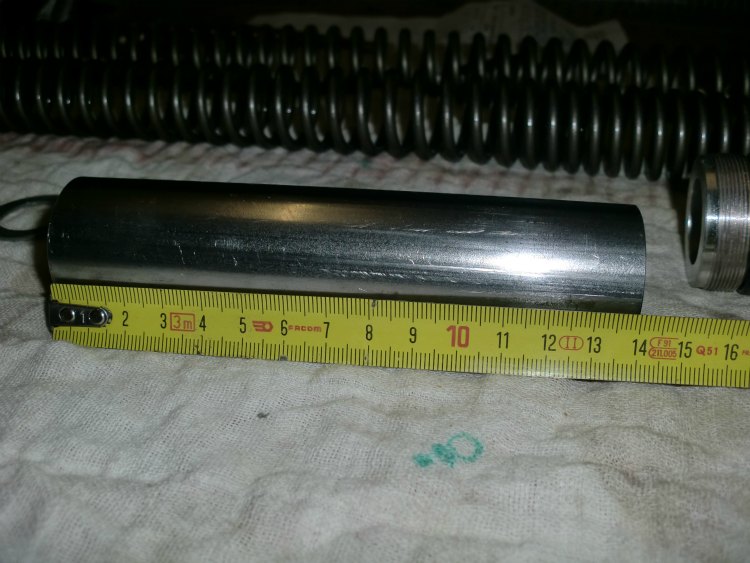

- A primeira coisa a sair é o "espaçador",
que é um tubo com 14cm.

- Depois vamos recolhendo a suspensão com cuidado,
para não sair óleo, e retiramos uma anilha que está em cima da mola.

- Retira-se a mola, com cuidado e devegar para dar tempo ao óleo de escorrer.

- E por fim, escorre-se o óleo,
para garantirmos que o óleo escorre todo (ou quase todo), devemos recolher e esticar varias vezes a suspensão para que o óleo se acumule no fundo e possa escorrer aos poucos...

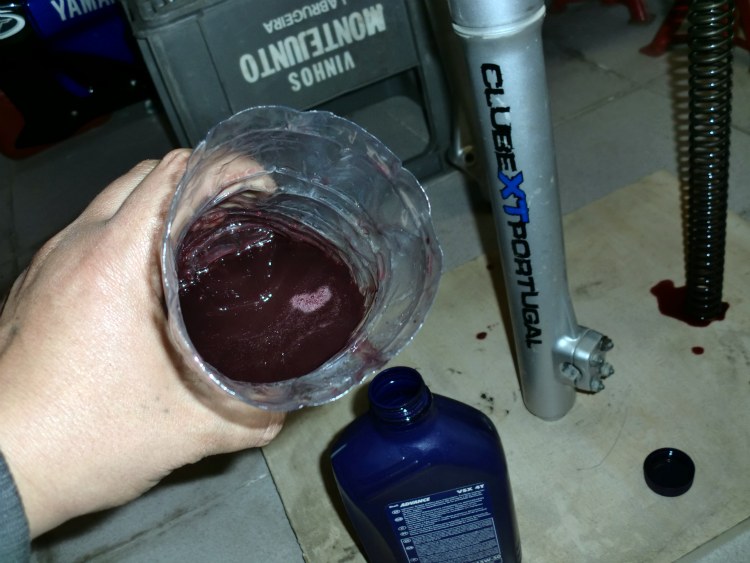

(óleo saiu cor de vinho tinto, e algo me diz, que deve ter perdido algumas das suas características com óleo)





1 - Bainha  /  2- Topo com oring  /  3- Anilha  /  4- Mola  /  5- Espaçador





2º passo ____________________

- A mola deverá ter em repouso +/- 478mm de comprimento
e deverá ser substituida se tiver menos de 468,4mm






3º passo ____________________

Colocar o óleo novo, pode ser um problema quando se trabalha "by the book"
ou seja: a informação que existe disponível é contraditória

O manual da mota diz:
533 cm3 com uma almofada de ar de 145 mm

Na realidade eu encontrei 500 cm3 e uma almofada de ar de 170 mm (em duas XT600E)

e a Wirth-Federn recomenda uma almofada de ar de 160 mm



Eu tinha conduzido uma XT600E dum Amigo que tinha uma almofada de ar de 160mm,
e reparei que nas travagens a fundo a suspensão não afundava tanto com de origem,
e permitia auxiliar melhor a travagem com o travão traseiro...
simplesmente parecia melhorar ligeiramente a travagem, sem comprometer o conforto.
E diga-se de passagem que a suspensão parecia ser igual, apenas melhorada na travagens fortes.

...então, 160 mm foi a almofada escolhida.




- Metemos 0,5 litro na bainha,
e recolhemos e esticamos a bainha varias vezes, para preencher com óleo a zona inferior da bainha.

-Metemos mais uns 0,05 litros

- E com a suspensão completamente recolhida, e sem mola,
retiramos o excesso de óleo até termos a altura de almofada de ar pretendida.

Funciona assim: https://www.youtube.mp_rp.....


Basicamente uma ferramenta destas custa uns 30€...
e prefiro de longe gastar esses 30€ em gasolina,
como tal fiz uma coisa parecida que resulta da mesma forma:






4º passo ____________________

- Verificamos se a mola/ anilha/ espaçador, estão limpos e sem objectos estranhos agarrados a eles,

- verificamos se o oring do topo está ok e limpo,

- Esticamos a suspensão, e introduzimos a mola / anilha / e espaçador,

- Enroscamos o topo.
O topo deverá receber o aperto final depois de termos a suspensão fixa nas mesas.

- E agora basta inverter o processo que usamos para desmontar a suspensão, roda e etc...

__________________________
Molas progressivas

Pessoalmente não as quero nem dadas...
pois são um ataque aos pulsos, e compromete o conforto numa longa viagem,
mas é um melhoramento na estabilidade em off road e etc...

As características da suspensão, são as seguintes:


.           Tipo Suspensão           ..                     Forquilha Telescópica                    .
AmortecedorMola Helicoidal / Amortecimento Hidráulico
Curso225 mm
Óleo10W
Quantidade de Óleo?
Diâmetro41 mm
Ajuste-



E a diferença entre a mola de origem e a mola progressiva é :

.            MOLAS            ..    Comprimento    ..        Largura        ..    Diâmetro da Mola    .
Origem (nº4)+/- 475 mm34,8 mm4,8mm
Progressivas (nº6)635 mm34,7 mm5,25 mm



Mola progressiva (6) que é montada sem o espaçador (5)
Mola de origem (4) que é montada com o espaçador (5) e mais uma anilha.




As molas progressivas da WIRTH
especificamente feitas para a XT600E, custam no ebay cerca de 80€

A montagem destas molas é simples...
Metemos óleo 10W até ter uma Almofada de ar de 160 mm

e mete-se as molas dentro da suspensão tal como estavam as de origem...
e está feito.






  1.    Desmontar a suspensão
  2.    Trocar os Foles
  3.    Trocar o óleo da suspensão
  4.    Montar molas progressivas (ver o final do post)
  5.    Substituir retentores ou guias  topico em construção




Todos os óleos usados foram entregues no Eco Centro da minha região.

Os filtros de óleo, são entregues numa oficina auto, para serem incinerados...

Todos os trabalhos só são verdadeiramente concluídos quando todos os resíduos forem entregues, para serem devidamente tratados...
