Instalar Piscas de Emergência

Depois de ter andado a googlar por uma solução para instalar um interruptor para os 4 piscas,
...as soluções que encontrei na net, passavam pela montagem dum 2º relé e de um interruptor duplo...

MAS, nasceu uma  solução muito mais simples depois de compreender como funciona o relé dos piscas...

O relé dos piscas, é um relé temporizado com um condensador...
e consoante os "Watts" que as lâmpadas consomem, e o intervalo das piscadelas...
ou seja, todos já devemos ter reparado, que quando uma lâmpada dos piscas se funde, o intervalo entre piscadelas fica muito rápido...




A informação que vem escrita no relé, é "facil" compreensão,

 12,8V   é a sua voltagem de trabalho
 85 c/m   em circunstancias normais pisca 85 ciclos por minuto
 T/S (21 , 23 , 27) Wx2   está preparado para fazer piscar lâmpadas em par de 21/23 e 27 Watt

 H/W 21W MAX4BULBS   é a informação que procurávamos...
diz-nos que pode funcionar com 4 lâmpadas de 21W



Como o relé pode fazer piscar as 4 lâmpadas em simultâneo,
bastávamos encontrar uma forma de ligar o lado esquerdo ao lado direito...
e para conseguir isso, montamos um interruptor entre os fios que vão à lâmpada do tablier
Com esse interruptor na posição "ON" sempre que ligarmos tanto o pisca direito como o esquerdo, vai fazer piscar os 4 piscas...
Se o interruptor estiver na posição "OFF" o circuito funciona normalmente...


nas imagens em baixo temos o circuito original...
e o circuito que permite activar os piscas de emergência, com a alteração feita a verde...





Agora podemos passar à parte pratica...
Queríamos algo simples, barato, duradouro, de fácil montagem e desmontagem...

(Simples) mais simples que isto, só comprado já feito... hehehe
(Barato) encontramos um interruptor usado e em óptimo estado, um pouco de fio preto, uma braçadeira de serrilha e duas junções auto...
(Duradouro) o interruptor foi isolado com fita vulcanizada, e passou no teste da agua... hehehe
(fácil montagem e desmontagem) seria fixo com uma braçadeira de serrilha, e os fios ligados com ligadores que não necessita de cortar ou descarnar fios...

Foto do material necessário






Para sabermos qual os fios onde ligar, basta seguir os fios da lâmpada verde sinalizadora dos piscas.






É o fio castanho escuro e o verde escuro

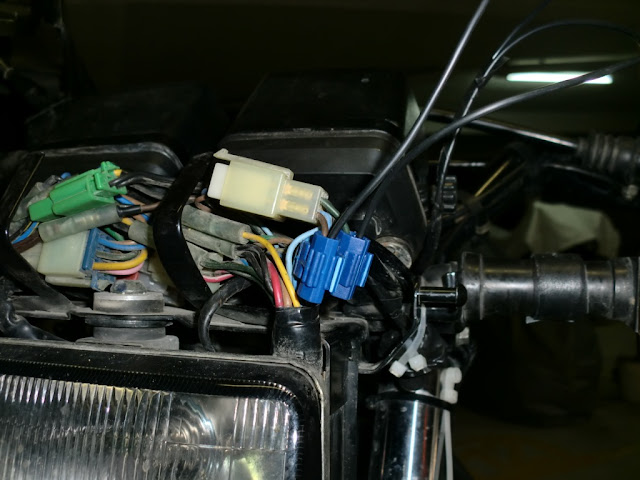

Montamos os ligadores...





e montamos o interruptor, num local acessível...








Resultado Final:




Produto Certificado pela Tugatech, Lda

12 comentários:

  1. Boas amigo,

    Adorei o teu Blog. Vou até tirar alguma sabedoria dele rsrsrsr
    Tenho uma Tiger 800 XC mas, infelizmente não trás a solução 'pisca-emergência'. Vou verificar e ver se dá para efectuar como na XT :)

    Tive uma TW 125 ;)

    ResponderEliminar
    Respostas
    1. Olá Carlos

      Gostava de poder ajudar...
      com certeza que é possível instalar os 4 piscas na TIGER
      se não for desta forma... é de outra parecida...
      também devemos ter em conta a capacidade (em Watts) do relé...
      se encontrar o esquema da Tiger 800 XC, vou dar uma espreitada-la ;)

      OBR pela visita e pelo comentário ;)
      ABR

      Eliminar
  2. gostei da dica da instalaçao dos 4 piscas

    ResponderEliminar
    Respostas
    1. Fixe... :)
      mas olha que poderá ser melhorada com a implantação de 2 diodos
      já tive para fazer esse melhoramento... mas que se lixe... isto assim até funciona às mil maravilhas... eheheh

      OBR pela visita
      ABR
      Edgar

      Eliminar
  3. Edgar: ¿Que mejoraría con los 2 diodos?

    ResponderEliminar
    Respostas
    1. Hola Joscar

      Con dos diodos era posible que la luz verde parpadea
      Pero para los tiempos que uso no está justificado hacer más
      Para mí, al igual que lo es, es bueno :)

      Saludos

      Eliminar
    2. Es interesante. ¿Donde irían los diodos?

      Eliminar
    3. Hola Joscar
      dame unos días hago un esquema eléctrico
      con referencia de los los diodos
      aseguir a la Navidad, he puesto aquí, esta información

      saludos

      Eliminar
    4. Hola
      cerca de 4 luces intermitentes
      y la capacidad de trabajar con 2 diodos
      sólo es posible en el Tenere que tiene dos indicadores luminosos verdes (izquierdo y derecho)
      me equivoqué

      Abrazo
      Edgar

      Eliminar
    5. Ok. No hay problema, Edgar. Ya tengo hecha la instalación y que no se encienda el testigo cuando están encendidas las cuatro luces lo veo mejor, ya que así sabes que el sistema está funcionando.

      Eliminar
  4. Voy a buscar un interruptor para hacerlo, es facil.
    gracias

    ResponderEliminar
    Respostas
    1. Hola David
      Gracias por tu visita y tu comentario :)
      Saludos (Edgar)

      Eliminar
